一、電磁流量計簡介：

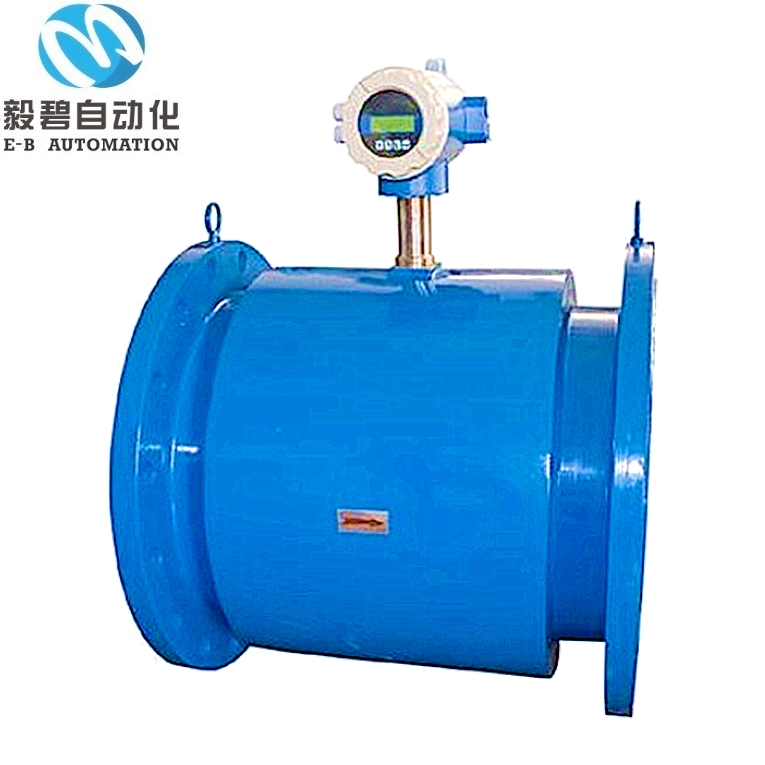

LDE型智能電磁流量計是我公司采用xj****技術研制、開發與生產流體測量?jī)x表，具有高精度、高可靠性與使用壽命長等特點。為保證產品質量，我公司在產品結構、選材、制定工藝、生產裝備與出廠測試等過程中每個環節細致研究與控制，配套完整的流量標定檢測系統。為適應測量現場需求，開發出高壓型電磁流量計系統與插入式電磁流量計系統，特別插入式電磁流量計在大口徑管道系統中應用具有良好經濟性、時效性、穩定性。在線安裝型可以不停產安裝與檢修，使用簡便。使得我公司電磁流量計系統適合石油、化工、能源、冶金、食品、環保、水利等各個領域。
隨著隨著城市人口的增加和工農業生產的發展，污水排放量也日益增加，水體污染相當嚴重，而且?guī)缀醣榧叭珖?guó)各地，這樣就拉動了污水處理的需求，污水的計量對于污水處理廠來說顯得尤為重要，針對污水計量，我們生產出污水流量計，不但可以防止污水的腐蝕性對流量計的腐蝕，另一方面可以準確計量污水。
二、電磁流量計性能特點：
◆儀表結構簡單、可靠，無可動部件，工作壽命長。
◆無截流阻流部件，不存在壓力損失和流體堵塞現象。
◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。
◆備有管道式、插入式等多種流量計型號。
◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
◆具備一體化和分離型兩種型式。
◆高清晰度LCD背光顯示。
三、電磁流量計技術參數：
◆儀表精度：管道式0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～8m/s
◆工作壓力：1.6MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
橡膠材質襯里≤65℃
◆防爆標志：ExmibdⅡBT4
◆防爆證號：GYB01349
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
分 離 型：傳感器IP68(水下5米，jin限于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆zui大功耗：≤10VA
四、電磁流量計選型：
型號 | 通徑 | 流量范圍(m3/h) | 口徑 | 口徑 | 流量范圍(m3/h) | ||
EB-LDE10 | DN10 | 0.14-1.4 | EB-LDE/LCD400 | DN400 | 226.08-4521.60 | ||
EB-LDE15 | DN15 | 0.32-6.36 | EB-LDE/LCD450 | DN450 | 286.13-5722.65 | ||
EB-LDE20 | DN20 | 0.57-11.30 | EB-LDE/LCD500 | DN500 | 353.25-7065.00 | ||
EB-LDE25 | DN25 | 0.88-17.66 | EB-LDE/LCD600 | DN600 | 508.68-10173.60 | ||
EB-LDE32 | DN32 | 1.45-28.94 | EB-LDE/LCD700 | DN700 | 692.37-13847.40 | ||
EB-LDE40 | DN40 | 2.26-45.22 | EB-LDE/LCD800 | DN800 | 904.32-18086.40 | ||
EB-LDE50 | DN50 | 3.53-70.65 | EB-LDE/LCD900 | DN900 | 1144.53-22890.60 | ||
EB-LDE65 | DN65 | 5.97-119.40 | EB-LDE/LCD1000 | DN1000 | 1413.00-28260.00 | ||
EB-LDE80 | DN80 | 9.04-180.86 | EB-LDE/LCD1200 | DN1200 | 2034.72-40694.40 | ||
EB-LDE100 | DN100 | 14.13-282.60 | EB-LDE/LCD1400 | DN1400 | 2769.48-55389.60 | ||
EB-LDE125 | DN125 | 22.08-441.56 | EB-LDE/LCD1600 | DN1600 | 3617.28-72345.60 | ||
EB-LDE150 | DN150 | 31.79-635.85 | EB-LDE/LCD1800 | DN1800 | 4578.12-91562.40 | ||
EB-LDE/LCD200 | DN200 | 56.52-1130.40 | EB-LDE/LCD2000 | DN2000 | 5652.00-113040.00 | ||
EB-LDE/LCD250 | DN250 | 88.31-1766.25 | EB-LDE/LCD2200 | DN2200 | 6838.92-136778.40 | ||
EB-LDE/LCD300 | DN300 | 127.17-2543.40 | EB-LDE/LCD2400 | DN2400 | 8138.88-162777.60 | ||
EB-LDE/LCD350 | DN350 | 173.09-3461.85 | EB-LDE/LCD2600 | DN2600 | 9551.88-191037.60 | ||
代號 | 電極材料 | ||||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 鈦 鉭 鉑合金 不銹鋼涂覆碳化鎢 蒙乃爾 | ||||||
代號 | 內襯材料 | ||||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡膠 聚氨脂橡膠 PFA | ||||||
代號 | 傳感器材質 | ||||||
B1 B2 | 304不銹鋼 碳鋼 | ||||||
代號 | 精度等級 | ||||||
E1 E2 E3 | 0.3級 0.5級 1級 | ||||||
代號 | 信號輸出 | ||||||
F1 F2 F3 F4 | 4－20mA,頻率，脈沖 RS485接口 Modbus Hart | ||||||
代號 | 溫度 | ||||||
T1 T2 T3 | 常溫型 高溫型 超高溫型 | ||||||
代號 | 壓力等級 | ||||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||||
代號 | 供電電源 | ||||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||||
代號 | 轉換器形式 | ||||||
J1 J2 J3 | 一體型結構 分體型結構 防爆一體型結構 | ||||||
