工業廢水電磁流量計

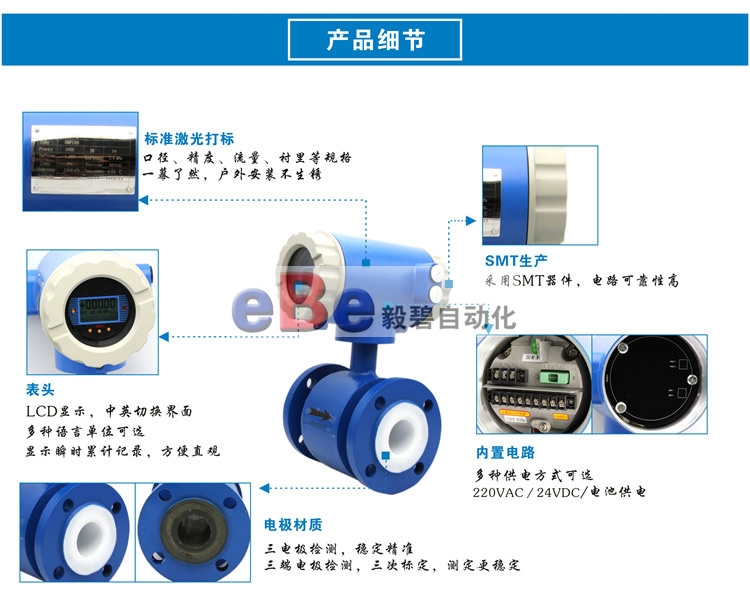

一、概述

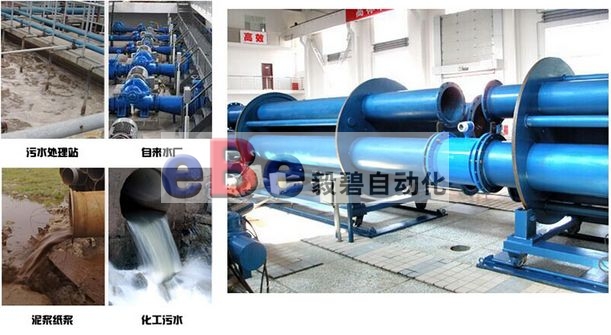

由于******在環保這塊抓的越來越嚴格，很多工廠在廢水處理這塊也非常重視，作為流量?jī)x表，電磁流量計在各行業各場合應用的范圍也是非常廣泛的，尤其是在廢水處理行業，幾乎用的是電磁流量計，口徑DN8-DN2000或者很大，溶液從強酸到強堿，基本都能夠使用。電磁流量計應用范圍比較廣泛，主要大口徑的電磁流量計多應用于排水工程，污水廠處理，工業，食品，市政工程等難測流體或高要求場所。造紙工業污水漿液處理，冶金行業污水處理，洗煤廠污水處理，化工行業強酸強堿液體污水處理，鋼鐵工業高爐風口冷卻水控制和監漏。長距離管道煤的水力輸送的流量監測等。電磁流量計的使用無處不在。尤其這些污水處理行業的流量監控更是主要選擇。小口徑和微小口徑的電磁流量計使用在衛生要求比較高的場所。醫療污水，食品工業，生物工程等場所。對于工業廢水，由于其化學成分不盡相同，有酸、有堿、有重金屬離子，根據不同的介質需要選擇不同的襯里及電極材質（詳見選型），本體也會根據現場情況選用304或者316L。
二、工作原理
工業廢水電磁流量計的工作原理是根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝一對檢測電極，當導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例。電磁流量計傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
在大口徑污水流量計的場所可以選用插入式電磁流量計進行測量。EB-LDC型插入式電磁流量計是在管道式電磁流量計的基礎上發展起來的一種新型流量?jī)x表，它在保留管道式電磁流量計的優點的基礎上，針對管道式電磁流量計在管道上安裝困難，費用大等缺點，根據尼庫拉茲（NIKURADS）原理，用電磁方法通過測量流體的平均速度，從而獲得流體的體積流量計。特別是采用帶壓開孔、帶壓安裝技術后，插入式電磁流量計可在不停水的情況下安裝，也可以在鑄鐵的管道，水泥管道上安裝，插入式電磁流量計的研制成功，為流體流量的檢測提供了新的手段。
三、襯里及電極選型
襯里
襯里材料 | 主要性能 | zui高介質溫度 | 適用范圍 | |
一體型 | 分離型 | |||
聚四氟乙烯（F4） | 1.是化學性能***穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三fu化氯、高溫三fu化氯、高速液氟、液氧、臭氧的腐蝕。 | 70℃ | 100℃-150℃ （需特殊訂貨） | 1.濃酸、堿等強腐蝕性介質 2. 衛生類介質 |
2.耐磨性能不如聚氨酯橡膠。 | ||||
3.抗負壓能力不如聚氯丁橡膠。 | ||||
聚全氟乙丙類烯（F46） | 同上 | |||
聚氟合乙烯（Fs） | 適用溫度上限較聚四氟乙烯低， 但成本也較低。 | 80℃ | ||
聚氯丁橡膠 | 1.有******的彈性，高度的扯斷力，耐磨性能好。 | 80℃-120℃ （需特殊訂貨） | 水、污水、耐磨損性的泥漿礦漿 | |
2.耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕。 | ||||
聚氨酯橡膠 | 1.耐磨性能極強 。 | 80℃ | 中性強磨損的礦漿、煤漿、 泥漿 | |
2.耐腐蝕性能較差。 | ||||
電極
電極材料 | 耐蝕及耐磨性能 |
不銹鋼 0Cr18Ni12Mo2Ti | 用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域。 |
哈氏合金B(yǎng) | 對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫fu酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如Fe+++、Cu++下或含其他氧化類的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
鈦 | 能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則腐蝕大為降低。 |
鉭 | 具有優良的耐腐蝕性，和玻璃很相似。除了氫fu酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和150℃一下的硫酸）的腐蝕。在堿中不耐蝕。 |
鉑/銥合金 | 幾乎能耐一切化學介質，但不適用與王水和銨鹽。 |
不銹鋼涂覆 | 用于無腐蝕性，強磨損性的介質。 |
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 | |
四、產品選型
型號 | 通徑 | ||||
EB-LDE-XXX | DN10-2600智能型電磁流量計 | ||||
EB-LCD-XXX | DN200-2600插入式電磁流量計 | ||||
代號 | 電極材料 | ||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 鈦 鉭 鉑合金 不銹鋼涂覆碳化鎢 蒙乃爾 | ||||
代號 | 內襯材料 | ||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡膠 聚氨脂橡膠 PFA | ||||
代號 | 傳感器材質 | ||||
B1 B2 | 304不銹鋼 碳鋼 | ||||
代號 | 精度等級 | ||||
E1 E2 E3 | 0.3級 0.5級 1級 | ||||
代號 | 信號輸出 | ||||
F1 F2 F3 F4 | 4－20mA,頻率，脈沖 RS485接口 Modbus Hart | ||||
代號 | 溫度 | ||||
T1 T2 T3 | 常溫型 高溫型 超高溫型 | ||||
代號 | 壓力等級 | ||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||
代號 | 供電電源 | ||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||
代號 | 轉換器形式 | ||||
J1 J2 J3 | 一體型結構 分體型結構 防爆一體型結構 | ||||
注：精度為0.5級建議流速范圍在（0.5~5）m/s
五、安裝要求：
電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內（如：彎頭、切向限流或上游有半開的截止閥）則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時則應采取一些措施以穩定流速分布：
1、增加前后直管段的長度；
2、采用一個流量穩定器；
3、減少測量點的截面。
六、注意事項：
1、盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。
2、應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%?！?/p>
3、流量計周?chē)鷳?yīng)有充裕的空間，便于安裝和維護。
