一、產品概述
電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
電磁流量計除可測量一般導電液體的流量外，還可測量固液兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
二、工作原理
電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。 勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。 電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。
E=KBdV
式中：
E---為電極間的信號電壓(V)
B---磁通密度(T)
d---測量管內徑
V---平均流速(m／s)
式中K，d為常數，由于勵磁電流是恒流的，故B也是常數，則由E=KBdV可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q。這就足電磁流量計的基本工作原理。
由E=KBdV可知，被測流體介質的溫度、壓力、電導率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動(如層流或紊流)就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。對于制造廠和用戶來說，只要用普通的水實際標定后就可測量其他任何導電流體介質的體積流量，而不需作任何修正，這是電磁流量計的一突出優點，是其他任何流量計所沒有的。測量管內無活動及阻流部件，因此幾乎沒有壓力損失，并具有很高的可靠性。
三、性能特點
1.儀表結構簡單、可靠，無可動部件，工作壽命長
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
5.采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6.全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范同可達150：l。
7.全漢字菜單操作，使用方便，操作簡單。
8.高清晰度背光LCD顯示。
9.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。
10.輸出方式：電流、頻率雙向輸出功能和RS-485、MODBUS、HART接口。
11.采用SMD器件和表面安裝(SMT)技術，電路可靠性高。
四、技術參數
1.整機和傳感器技術數據
執行標準 | JB／T9248一l999 |
公稱通徑 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800 |
***高流速 | 15m／s |
準確度 | 0.5 級、1.0 級 ( 隨口徑區分 ) |
流體電導率 | ≥5uS／cm |
環境溫度 | 傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃ |
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯(F46) |
流體溫度 | ≤120℃ |
電極材料 | 316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
法蘭材質 | 碳鋼、不銹鋼 |
外殼防護 | IP65 |
防爆標志 | ExⅡBT6 Gb |
2.轉換器技術數據
電源 | 直流 | （18～30）V |
交流 | （85～265）V （45～63）Hz | |
功率 | ＜20W(與傳感器配套) | |
內部積算器 | 正向流量、反向流量、差值量均有總量積算器 | |
輸出信號 (可編程) | 電流輸出 | ●輸出信號：雙向兩路，全隔離(0～l0)mA／(4～20)mA ●負載電阻：(0～l0)mA，(0～1.5)KΩ；(4～20)mA時，(0～750)Ω ●基本誤差：在上述測量基本誤差基礎上加±l0μA |
頻率輸出 | ●正向和反向流量輸出，輸出頻率上限可在1～5000Hz內設定 ●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V，導通時集電極***大電流為250mA | |
脈沖輸出 | ●正向和反向流量輸出，輸出頻率上限可達500cp／s ●脈沖寬度自動設置或20ms方波 ●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V．導通時集電極***大電流為250mA | |
流向指示輸出 | ●可測正反方向的流體流動，并可以判斷出流體流動的方向 | |
報警輸出 | ●兩路帶光電隔離的晶體管集電極開路報警輸出 ●外接電源不大于35V，導通時集電極***大電流為250mA ●報警狀態：流體空管、勵磁斷線、流量超限 | |
通訊接口 | RS-485、 MODBUS、 HART，具有防雷擊保護 | |
阻尼時間 | 在(1～64)s | |
正常工作條件 | 環境溫度：（-10～60）℃、相對濕度：5%～90% | |
3.流量測量范圍
口徑 (mm) | 測量范圍 (m 3 /h) | 口徑 (mm) | 測量范圍 (m 3 /h) |
DN10 | 0.14 ～ 1.4 | DN400 | 226.08～4521.60 |
DN15 | 0.32 ～ 6.36 | DN450 | 286.31～5722.65 |
DN20 | 0.57 ～ 11.30 | DN500 | 353.25～7065.00 |
DN25 | 0.88 ～ 17.66 | DN600 | 508.68～10173.6 |
DN32 | 1.45 ～ 28.94 | DN700 | 692.37～13847.40 |
DN40 | 2.26 ～ 45.22 | DN800 | 904.32～18086.40 |
DN50 | 3.53 ～ 70.65 | DN900 | 1144.53～22890.60 |
DN65 | 5.97 ～ 119.40 | DN1000 | 1413.00～28260.00 |
DN80 | 9.04 ～ 180.86 | DN1200 | 2034.72～40694.40 |
DN100 | 14.13 ～ 282.6 | DN1400 | 2769.48～55389.60 |
DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
DN200 | 56.52～1130.4 | DN2000 | 5652.00-113040.00 |
DN250 | 88.31～1766.25 | DN2200 | 6838.92-136778.40 |
DN300 | 127.17～2543.40 | DN2400 | 8138.88-162777.60 |
DN350 | 173.09～3461.85 | DN2600 | 9551.88-191037.60 |
五、產品選型
型號 | 通徑 | ||||
EB-LDE-XXX | DN10-2600智能型電磁流量計 | ||||

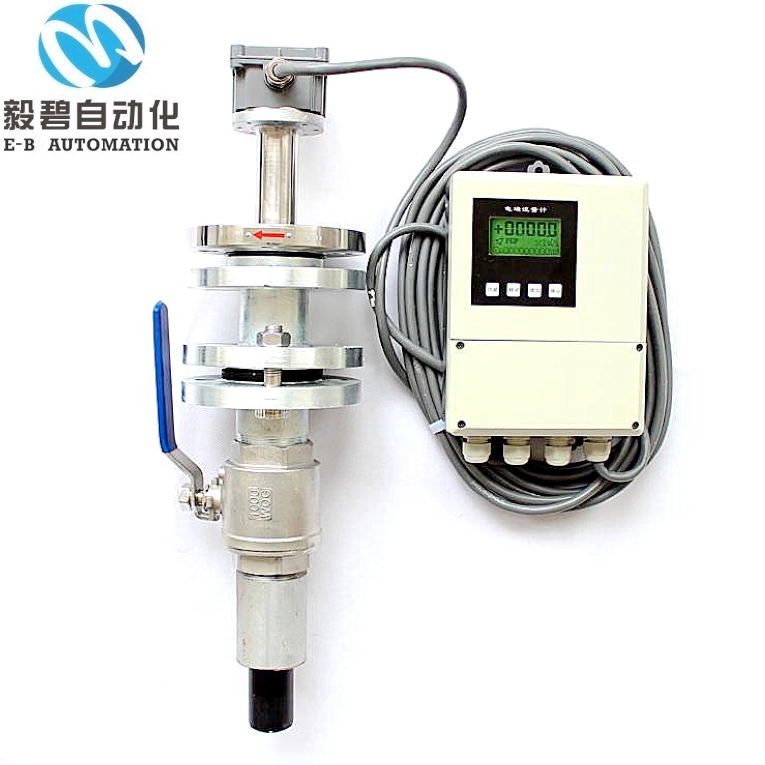

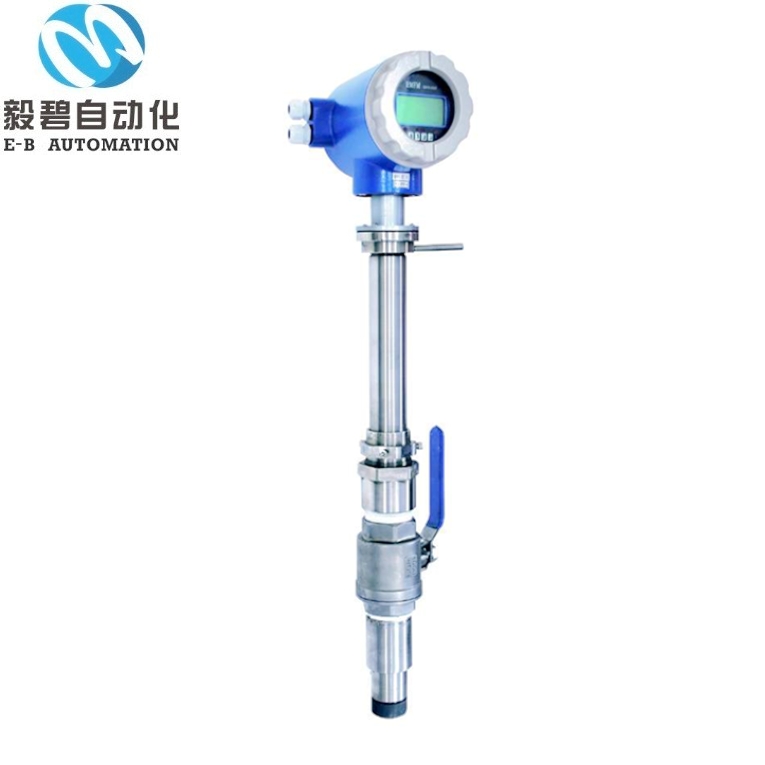

EB-LCD-XXX | DN200-2600插入式電磁流量計 | ||||
代號 | 電極材料 | ||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 鈦 鉭 鉑合金 不銹鋼涂覆碳化鎢 蒙乃爾 | ||||
代號 | 內襯材料 | ||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡膠 聚氨脂橡膠 PFA | ||||
代號 | 傳感器材質 | ||||
B1 B2 | 304不銹鋼 碳鋼 | ||||
代號 | 精度等級 | ||||
E1 E2 E3 | 0.3級 0.5級 1級 | ||||
代號 | 信號輸出 | ||||
F1 F2 F3 F4 | 4－20mA,頻率，脈沖 RS485接口 Modbus Hart | ||||
代號 | 溫度 | ||||
T1 T2 T3 | 常溫型 高溫型 超高溫型 | ||||
代號 | 壓力等級 | ||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||
代號 | 供電電源 | ||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||
代號 | 轉換器形式 | ||||
J1 J2 J3 | 一體型結構 分體型結構 防爆一體型結構 | ||||
注：精度為0.5級建議流速范圍在（0.5~5）m/s
六、安裝注意事項：
1、直管段要求：傳感器安裝上游直管段不低于5D(D：管徑)，下游直管段不低于2D；
2、插入式電磁流量傳感器插入點有兩種方法：一是插入到被測管道的中心軸線上，二是插入到管道內壁為管道的0.25D處。
(一)垂直安裝，傳感器插入管道時應與管道斷面的垂直直徑夾角小于5°，適用于測量管道振動小的清潔介質?！?/span>
(二)傾斜安裝，其傳感器的軸線與被測管道的軸線夾角為45°，適用于大管徑且測量介質中含有其它雜質的液體流量測量，該安裝方式水阻小，不宜纏掛。
