Description
一、概述

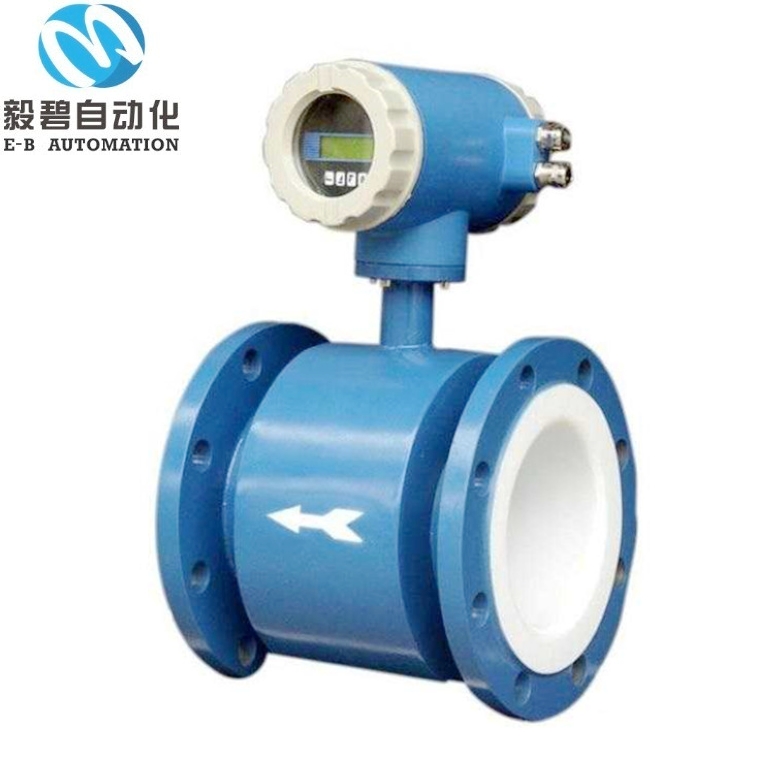

防腐型電磁流量計由傳感器和轉換器兩部分構成。它是基于法拉第電磁感應定律用來測量導電率大于5μS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛應用于石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理，水利建設、河流疏浚等領域的流量計量 柴油、潤滑油、重油等無雜質油性液體的高精度測量。
因?yàn)槎鄶?shù)介質都具有腐蝕性，所以我們要選擇防腐型電磁流量計，襯里選用聚四氟乙烯（F4）、聚全氟乙丙類烯（F46）,電極選用哈氏合金B(yǎng)或哈氏合金C、鈦或鉭，本體選用304不銹鋼，對于防腐要求更高的場所，本體還可以選擇316L。
二、特點
1. 測量不受流體密度、粘度、溫度、壓力和導電率變化的影響。
2. 測量管內無阻流部件，無壓損，直管段要求低。對漿液測量有較好的適應性。
3. 合理選用電極和襯里材料，即具有良好的耐腐蝕性和耐磨損性。
4. 全數字量數量，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150:1
5. 超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
6. 采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波礪磁，提高了流量測量的穩定性，功耗低。
7. 采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
8. 管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
9. 在現場可根據用戶實際需要在線修改量程。
10. 測量結果與流速分布，流體壓力，溫度、密度、粘度等物理參數無關。
11. 高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
12. 具有RS485、 RS232、Hart和Modbus Profibus-DP等數字通訊信號輸出（選配）。
13. 具有自檢與自診自診斷功能。
14. 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制（選配）
15. 內部有三個積算器可分別顯示正向累積量反向累積量及差值積算量內部設有掉電時鐘，可記錄16次掉電時間（選配）
16. 紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能（選配）
三、流量測量范圍
口徑 (mm) | 測量范圍 (m 3 /h) | 口徑 (mm) | 測量范圍 (m 3 /h) |
DN10 | 0.14 ～ 1.4 | DN400 | 226.08～4521.60 |
DN15 | 0.32 ～ 6.36 | DN450 | 286.31～5722.65 |
DN20 | 0.57 ～ 11.30 | DN500 | 353.25～7065.00 |
DN25 | 0.88 ～ 17.66 | DN600 | 508.68～10173.6 |
DN32 | 1.45 ～ 28.94 | DN700 | 692.37～13847.40 |
DN40 | 2.26 ～ 45.22 | DN800 | 904.32～18086.40 |
DN50 | 3.53 ～ 70.65 | DN900 | 1144.53～22890.60 |
DN65 | 5.97 ～ 119.40 | DN1000 | 1413.00～28260.00 |
DN80 | 9.04 ～ 180.86 | DN1200 | 2034.72～40694.40 |
DN100 | 14.13 ～ 282.6 | DN1400 | 2769.48～55389.60 |
DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
DN200 | 56.52～1130.4 | DN2000 | 5652.00-113040.00 |
DN250 | 88.31～1766.25 | DN2200 | 6838.92-136778.40 |
DN300 | 127.17～2543.40 | DN2400 | 8138.88-162777.60 |
DN350 | 173.09～3461.85 | DN2600 | 9551.88-191037.60 |
四、產品選型
型號 | 通徑 | ||||
EB-LDE-XXX | DN10-2600智能型電磁流量計 | ||||
EB-LCD-XXX | DN200-2600插入式電磁流量計 | ||||
代號 | 電極材料 | ||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 鈦 鉭 鉑合金 不銹鋼涂覆碳化鎢 蒙乃爾 | ||||
代號 | 內襯材料 | ||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡膠 聚氨脂橡膠 PFA | ||||
代號 | 傳感器材質 | ||||
B1 B2 | 304不銹鋼 碳鋼 | ||||
代號 | 精度等級 | ||||
E1 E2 E3 | 0.3級 0.5級 1級 | ||||
代號 | 信號輸出 | ||||
F1 F2 F3 F4 | 4－20mA,頻率，脈沖 RS485接口 Modbus Hart | ||||
代號 | 溫度 | ||||
T1 T2 T3 | 常溫型 高溫型 超高溫型 | ||||
代號 | 壓力等級 | ||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||
代號 | 供電電源 | ||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||
代號 | 轉換器形式 | ||||
J1 J2 J3 | 一體型結構 分體型結構 防爆一體型結構 | ||||
注：精度為0.5級建議流速范圍在（0.5~5）m/s
