Description
一、產品概述

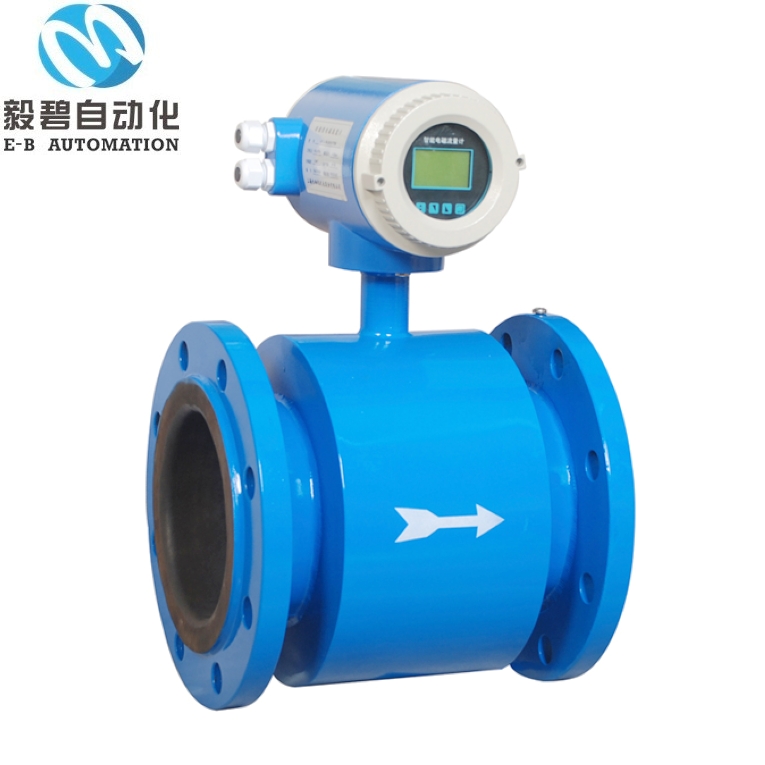

一體式電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁。電磁流量計在滿足現場顯示的同時，還可以輸出4-20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。
一體式電磁流量計除可測量一般導電液體的流量外，還可測量固液兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。
二、性能特點
1.儀表結構簡單、可靠，無可動部件，工作壽命長
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。
5.采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
6.全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范同可達150：l。
7.全漢字菜單操作，使用方便，操作簡單。
8.高清晰度背光LCD顯示。
9.具有雙向流量測量，雙向總量累計功能，內部具有三個積算器可分別顯示正向累積值，反向累積值及差值積算量。
10.輸出方式：電流、頻率雙向輸出功能和RS-485、MODBUS、HART接口。
11.采用SMD器件和表面安裝(SMT)技術，電路可靠性高。
三、技術參數
1.整機和傳感器技術數據
執行標準 | JB／T9248一l999 |
公稱通徑 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800 |
***高流速 | 15m／s |
準確度 | 0.5 級、1.0 級 ( 隨口徑區分 ) |
流體電導率 | ≥5uS／cm |
環境溫度 | 傳感器：(-40～+80)℃,轉換器：(-l5～+50)℃ |
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨脂、聚全氟乙丙烯(F46) |
流體溫度 | ≤120℃ |
電極材料 | 316L、哈氏合金 C、哈氏合金 B、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
法蘭材質 | 碳鋼、不銹鋼 |
外殼防護 | IP65 |
防爆標志 | ExⅡBT6 Gb |
2.轉換器技術數據
電源 | 直流 | （18～30）V |
交流 | （85～265）V （45～63）Hz | |
功率 | ＜20W(與傳感器配套) | |
內部積算器 | 正向流量、反向流量、差值量均有總量積算器 | |
輸出信號 (可編程) | 電流輸出 | ●輸出信號：雙向兩路，全隔離(0～l0)mA／(4～20)mA ●負載電阻：(0～l0)mA，(0～1.5)KΩ；(4～20)mA時，(0～750)Ω ●基本誤差：在上述測量基本誤差基礎上加±l0μA |
頻率輸出 | ●正向和反向流量輸出，輸出頻率上限可在1～5000Hz內設定 ●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V，導通時集電極***大電流為250mA | |
脈沖輸出 | ●正向和反向流量輸出，輸出頻率上限可達500cp／s ●脈沖寬度自動設置或20ms方波 ●帶光電隔離的晶體管集電極開路雙向輸出 ●外接電源不大于35V．導通時集電極***大電流為250mA | |
流向指示輸出 | ●可測正反方向的流體流動，并可以判斷出流體流動的方向 | |
報警輸出 | ●兩路帶光電隔離的晶體管集電極開路報警輸出 ●外接電源不大于35V，導通時集電極***大電流為250mA ●報警狀態：流體空管、勵磁斷線、流量超限 | |
通訊接口 | RS-485、 MODBUS、 HART，具有防雷擊保護 | |
阻尼時間 | 在(1～64)s | |
正常工作條件 | 環境溫度：（-10～60）℃、相對濕度：5%～90% | |
3.流量測量范圍
口徑 (mm) | 測量范圍 (m 3 /h) | 口徑 (mm) | 測量范圍 (m 3 /h) |
DN10 | 0.14 ～ 1.4 | DN400 | 226.08～4521.60 |
DN15 | 0.32 ～ 6.36 | DN450 | 286.31～5722.65 |
DN20 | 0.57 ～ 11.30 | DN500 | 353.25～7065.00 |
DN25 | 0.88 ～ 17.66 | DN600 | 508.68～10173.6 |
DN32 | 1.45 ～ 28.94 | DN700 | 692.37～13847.40 |
DN40 | 2.26 ～ 45.22 | DN800 | 904.32～18086.40 |
DN50 | 3.53 ～ 70.65 | DN900 | 1144.53～22890.60 |
DN65 | 5.97 ～ 119.40 | DN1000 | 1413.00～28260.00 |
DN80 | 9.04 ～ 180.86 | DN1200 | 2034.72～40694.40 |
DN100 | 14.13 ～ 282.6 | DN1400 | 2769.48～55389.60 |
DN125 | 22.08～441.56 | DN1600 | 3617.28～72345.60 |
DN150 | 31.79～635.85 | DN1800 | 4578.12～91562.40 |
DN200 | 56.52～1130.4 | DN2000 | 5652.00-113040.00 |
DN250 | 88.31～1766.25 | DN2200 | 6838.92-136778.40 |
DN300 | 127.17～2543.40 | DN2400 | 8138.88-162777.60 |
DN350 | 173.09～3461.85 | DN2600 | 9551.88-191037.60 |
四、產品選型
型號 | 通徑 | ||||
EB-LDE-XXX | DN10-2600智能型電磁流量計 | ||||
EB-LCD-XXX | DN200-2600插入式電磁流量計 | ||||
代號 | 電極材料 | ||||
K1 K2 K3 K4 K5 K6 K7 K9 | 316L HB HC 鈦 鉭 鉑合金 不銹鋼涂覆碳化鎢 蒙乃爾 | ||||
代號 | 內襯材料 | ||||
C1 C2 C3 C4 C5 C6 | 聚四氟乙烯F4 聚全氟乙丙烯F46 聚氟合乙烯FS 聚氯丁橡膠 聚氨脂橡膠 PFA | ||||
代號 | 傳感器材質 | ||||
B1 B2 | 304不銹鋼 碳鋼 | ||||
代號 | 精度等級 | ||||
E1 E2 E3 | 0.3級 0.5級 1級 | ||||
代號 | 信號輸出 | ||||
F1 F2 F3 F4 | 4－20mA,頻率，脈沖 RS485接口 Modbus Hart | ||||
代號 | 溫度 | ||||
T1 T2 T3 | 常溫型 高溫型 超高溫型 | ||||
代號 | 壓力等級 | ||||
P1 P2 P3 P4 | 0.6MPa 1.0MPa 1.6MPa 4.0MPa | ||||
代號 | 供電電源 | ||||
D1 D2 | 220VAC±10％ 24VDC±10％ | ||||
代號 | 轉換器形式 | ||||
J1 J2 J3 | 一體型結構 分體型結構 防爆一體型結構 | ||||
注：精度為0.5級建議流速范圍在（0.5~5）m/s
五、流量計安裝時注意事項
a．安裝尺寸一定要計算準確，否則容易泄露或安裝不上。
b．流體流向須***與傳感器表體上的流向箭頭保持一致。
C．流量計的電極軸線須***近似水平，否則影響測量精度。
d．傳感器兩邊的法蘭須***保持平行否則容易泄露。
e．為了壁免在安裝后形成旋渦流動，應保證工藝配管、流量計同軸連接不能錯開。
f．安裝流量計時，嚴禁在緊靠流量計法蘭處電焊施工，以免燒傷流量計襯里。
g．對不同性質的工藝管道，應采用相應的接地方式(見傳感器接地)。
h．對于腐蝕性介質，zui好應垂直安裝，被測介質自下往上流動，這樣可以避免固體顆粒在流量計管中沉積，使襯里腐蝕均勻，延長使用壽命。
i．對于測量管口徑大于200mm，為安裝方便，可采用伸縮頭。
