Description
一、概述

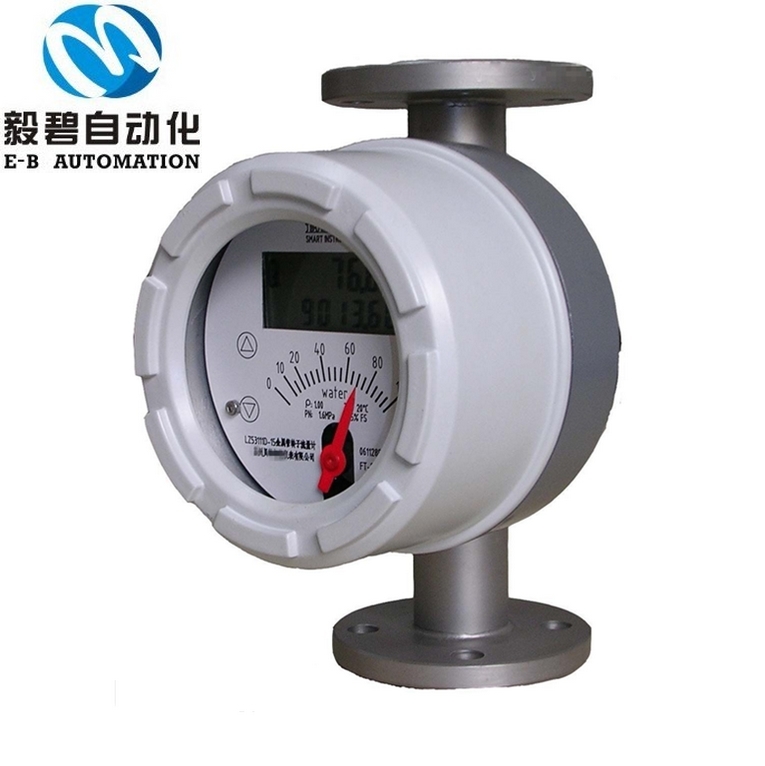

LZ系列金屬管浮子流量計（又稱金屬轉子流量計），采用全金屬結構，Modular概念設計，其壓損小，量程比大(10:1)，安裝維護方便，可用于復雜，惡劣環境及各種介質條件的流量測量與過程控制中，適用于測量液體、氣體。具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃轉子流量計比較，具有耐高壓、高溫、安全感強、可輸出4-20mA電流信號等特點。并可適用于不透明介質和腐蝕性介質的流量測量。
LZ系列由測量管體、標準孔板、錐形浮子和磁轉換儀組成。按指示、適用情況和信號輸出形式分類有：指針型、電遠傳型、耐腐型、高壓型、夾套型、防爆型。支持雙行大液晶顯示，現場顯示累積、瞬時流量，支持?jǐn)?shù)字通訊，現場修改測量參數，電遠傳可輸出0～10mA，4～20mA的標準模擬量信號，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛應用于：石油、化工、發電、制藥、食品、水處理等復雜、惡劣環境條件，及各種介質條件的流量測量過程中。
產品執行標準：JB/T6844-1993。
二、工作原理
LZ系列金屬管浮子流量計，是變面積式流量計的一種。在一根由下向上擴大的垂直錐管中，浮子可以在錐管內自由地上升和下降，圓形橫截面的浮子的重力是由液體動力承受的，隨著流量的變化，浮子在流速和浮力作用下上下運動，在某一位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部通過磁耦合傳輸?shù)酵獠康闹甘酒?，使指示器的指針跟隨浮子移動，并借助凸輪板使指針線性指示流量值的大小。這就使得指示器殼體不和測量管直接接觸，因此，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。電遠傳型是指針現場指示流量的同時再通過角位移傳感器及電變送器，把流量值準確地轉換成4-20mA的標準信號。
三、金屬管浮子流量計產品優勢
1、堅固的全金屬結構設計型浮子流量計
2、采用獨立mnodular概念設計的測量管指示器
3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統
4、基于模塊化設計設計，遠傳信號輸出，開關信號輸出
5、短行程、小型結構設計、儀表總高度250mm
6、適于測量小流量、低流速介質
7、磁性耦合結構確保數據傳輸、信號更加穩定
8、垂直、水平、各種安裝方式更適合不同使用場合
9、可帶HART協議，可以全部根據用戶需求即時安裝與使用
10、高溫、高壓設計，防腐材料選用可適用各種復雜介質環境
四、金屬管浮子流量計技術參數
1、測量范圍:水（20℃）1-200000 l／h（參見流量表，特殊流量可訂制）
空氣（20℃，0．1013MPa）0．03－4000m3／h
2、量程比：標準型10：1 特殊型20：1
3、精度： 標準型1．5級 特殊型1．0級
4、壓力等級：標準型： DN15－DN50 ≤4.0MPa，DN80-DN200 ≤1.6MPa
特殊型： DN15－DN50≤25MPa，DN80-DN200≤16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商，壓力損失：7kPa-70kPa
5、介質溫度：標準型：－80℃-＋200℃：
PTFE：0℃－85℃ 高溫型：可達400℃
6、介質粘度：DN15: <5mPa.s(F15.1-F15.3)
DN20<30mPa.s(F15.4-F15.8)
DN25: <250mPa.s
DN50-DN150: <300mPa.s
7、環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃
8、連接形式：標準型：DIN2501標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
9、電纜接口：M20＊1．5
10、供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）；
交流型：85－265VAC 50HZ；
電池型：3．6V@4AH鎳氫電池
11、報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（100mA@30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量5A@250VAC）
脈沖輸出：累積脈沖輸出，間隔50毫秒
12、液晶顯示：瞬時流量顯示數值范圍：0－50000，累計流量顯示數值范圍：0－99999999
13、防護等級：IP65；
14、防爆標志：本安型ExiaIICT4-T6，隔爆型dⅡCT6
五、金屬管浮子流量計流量范圍表
通徑 | 流量范圍 | |||||
水 20℃ （L/H） | 空氣20℃，0．1013MPa（m3/H） | 壓損（KPa） | ||||
普通型 | 防腐型 | 普通型 | 防腐型 | 水 | 氣體 | |
15 | 2.5~25 | 2.5~25 | 0.07~0.7 | 0.07~0.7 | 6.5 | 7.1 |
4.0~40 | 4.0~40 | 0.11~1.1 | 0.11~1.1 | 7.2 | ||
6.3~63 | 6.3~63 | 0.18~1.8 | 0.18~1.8 | 6.6 | 7.3 | |
10~100 | 10~100 | 0.28~2.8 | 0.28~2.8 | 7.5 | ||
16~160 | 16~160 | 0.4~4.0 | 0.4~4.0 | 6.8 | 8.0 | |
25~250 | 25~250 | 0.7~7.0 | 0.7~7.0 | 7.2 | 10.8 | |
40~400 | 40~400 | 1.0~10 | 1.0~10 | 8.6 | 10.0 | |
63~630 | --------- | 1.6~16 | -------- | 11.1 | 14.0 | |
25 | 100~1000 | 63~630 | 3.0~30 | 1.6~16 | 7.0 | 7.7 |
160~1600 | 100~1000 | 4.5~45 | 3.0~30 | 8.0 | 8.8 | |
250~2500 | 160~1600 | 7.0~70 | 4.5~45 | 10.8 | 12.0 | |
400~4000 | 250~2500 | 11~110 | 7.0~70 | 15.8 | 19.0 | |
50 | 630~6300 | 400~4000 | 18~180 | 11~110 | 8.1 | 8.6 |
1000~10000 | 630~6300 | 25~250 | 18~180 | 11.0 | 10.4 | |
1600~16000 | 1000~10000 | 40~400 | 25~250 | 17.0 | 15.5 | |
80 | 2500~25000 | 1600~16000 | 60~600 | 40~400 | 8.1 | 8.0 |
4000~40000 | 2500~25000 | 100~1000 | 60~600 | 9.5 | 13.0 | |
100 | 6300~63000 | 4000~40000 | 200~2000 | 100~1000 | 10.0 | 11.0 |
10000~100000 | 6300~63000 | 300~3000 | ------------- | |||
備注：可根據要求加工表中未列出口徑或測量范圍的流量計；特殊規格聯系我們
六、型號說明
LZ- | 金屬管浮子流量計（金屬管轉子流量計） | |||||||||||
Z D | 錐管浮子式，就地指示 | |||||||||||
錐管浮子式，電遠傳帶就地指示 | ||||||||||||
通徑 | ||||||||||||
DN15、DN25、DN40、DN50、DN80、DN100、DN150、DN200 | ||||||||||||
測量管材質選擇 | ||||||||||||
R4 | 304不銹鋼 | |||||||||||
R6 | 316L不銹鋼 | |||||||||||
F | 內襯PTFE | |||||||||||
Ti | 鈦合金 | |||||||||||
HC | 哈氏合金 | |||||||||||
指示器形式 | ||||||||||||
M1 | 方形殼體，就地機械指針指示瞬時流量 | |||||||||||
M2 | 方形殼體，就地機械指針指示瞬時流量，液晶顯示瞬時/累積流量 | |||||||||||
M3 | 圓形隔爆殼體，就地機械指針指示瞬時流量，液晶顯示瞬時/累積流量 | |||||||||||
遠傳變送器選擇 | ||||||||||||
無 | 只限M1顯示器 | |||||||||||
A | 220VAC，4-20mA信號輸出 | |||||||||||
B | 220VAC，無信號輸出 | |||||||||||
C | 24VDC，二線制，4-20mA輸出 | |||||||||||
D | 24VDC，三、四線制，脈沖信號輸出 | |||||||||||
E | 電池供電，無信號輸出 | |||||||||||
H | 24VDC，二線制，4-20mA信號輸出+HART協議 | |||||||||||
報警選擇 | ||||||||||||
K1 | 上限報警 | |||||||||||
K2 | 下限報警 | |||||||||||
K12 | 上、下限報警 | |||||||||||
防爆類型 | ||||||||||||
i | 本安防爆（ExiaIICT4-T6）、（ExibIICT4-T6） | |||||||||||
d | 隔爆（ExdIICT4-T6）、（ExdIIBT4-T6） | |||||||||||
連接方式 | ||||||||||||
J3 | 國標法蘭 | |||||||||||
J4 | 美標法蘭 | |||||||||||
J5 | 日標法蘭 | |||||||||||
J6 | 螺紋連接 | |||||||||||
J7 | 卡箍連接 | |||||||||||
介質溫度 | ||||||||||||
H1 | -40~100℃ | |||||||||||
H2 | -80~250℃ | |||||||||||
附加結構 | ||||||||||||
無 | 普通型 | |||||||||||
T | 夾套型 | |||||||||||
Z | 阻尼型 | |||||||||||
G | 高溫型 | |||||||||||
M | 高壓型 | |||||||||||
介質狀態選擇 | ||||||||||||
L | 液體 | |||||||||||
G | 氣體 | |||||||||||
LZ | D | 15 | R4 | M2 | A | K1 | d | J3 | H1 | / | L | |
