一、介紹

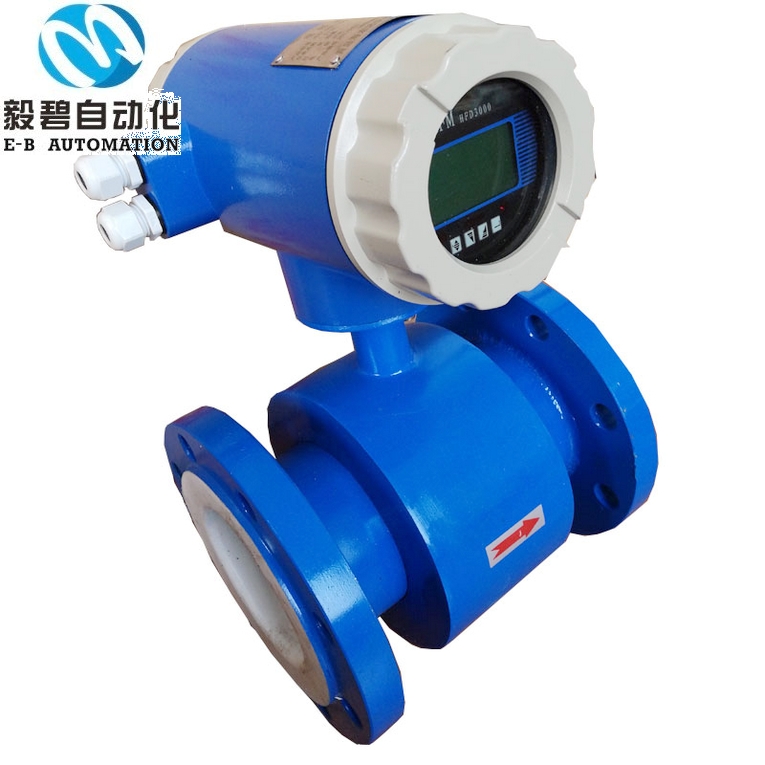

防爆型電磁流量計基于法拉第電磁感應定律，利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點；還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有******的零點穩定性和不受流體噪聲干擾影響。從而具有高穩定性、高可靠性的特點。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等。廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
防爆電磁流量計和普通的電磁流量計其實在原理和結構上沒什么區別，主要的說就是防爆電磁流量計主要是應用在一些易燃易爆特殊場合，為安全起見增加了更多的保護措施。常用的防爆形式有隔爆和本安，電磁流量計所用的電源能量稍大，所以變送器部分一般使用隔爆，隔爆儀表的外殼比普通儀表要厚重，腔室密封性好（儀表蓋螺紋細密），一般為雙腔室設計，也就是電源接線腔與信號接線腔隔離。分體式的防爆型流量計的電纜一般為防爆鎧裝電纜。還有一些兩線制的電磁流量計可能使用的是本安防爆，外觀結構上與普通的流量計沒有什么區別，但它內部的電路板與普通的是不同的。
二、防爆型電磁流量計組成
流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計 ，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計 。 傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
三、轉換器技術數據
1、電源：交流AC85-265V，45—400Hz，直流DC11—40V
2、操作鍵和顯示按鍵式4個薄膜按鍵可設定選擇全部參數，也可利用PC機RS232對轉換器設定編程；
3行LCD寬視角、寬溫、帶背光顯示；
第1行顯示流量值；
第2行顯示流量單位；
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
磁鍵式2個磁鍵用于顯示參數的選擇和復位，利用PC機RS232對轉換器設定編程；
2行LCD寬視角、寬溫、帶背光顯示：
第1行：磁鍵選擇：顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
第2行：顯示流量。內部積算器正向總量、反向總量及差值總量。
3、輸出信號單向模擬輸出全隔離，負載≤600D．20mA時；上限：0—21mA可選，每檔lmA；下限：0—21mA可選，每檔1mA；正、反向流量輸出方式編程。雙向模擬輸出下限限制為。或4mA，其他同單向模擬輸出。雙向脈沖輸出兩路輸出分別對應正向和反向流量，頻率0～800Hz,上限1—800Hz可選，每檔IHz；方波或選定脈寬，選定脈寬上限2．5S，每檔1ms；無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。
4、雙路報警輸出可報警編程高/低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選；帶隔離保護的晶體管開關輸出，可吸收250mA的電流，耐壓35V.與脈沖輸出不隔離數字通訊 RS232，RS485，HART
四、整機和傳感器技術數據
執行標準 | ||||||||||
公稱通徑 | 10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | |||||||||
zui高流速 | 15m／s | |||||||||
準確度 | DN10~DN600 | 示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s) | ||||||||
DN700~DN3000 | 示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S) | |||||||||
流體導電率 | ≥5uS／cm | |||||||||
公稱壓力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa | |||||
DN10~DN80 | DN100~DN150 | DN200~DN1000 | DN1200~DN2000 | 特殊訂貨 | ||||||
環境溫度 | 傳感器 | -25℃～+60℃ | ||||||||
轉換器及一體型 | -10℃～+60℃ | |||||||||
襯里材料 | 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA | |||||||||
zui高流體溫度 | 一體型 | 70℃ | ||||||||
分離型 | 聚氯丁橡膠襯里 | 80℃；120℃(訂貨時注明) | ||||||||
聚氨酯襯里 | 80℃ | |||||||||
聚四氟乙烯襯里 | 100℃；150℃(訂貨時注明) | |||||||||
聚全氟乙丙烯(F46) | ||||||||||
加網PFA | ||||||||||
信號電極和接地電極材料 | 不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 | |||||||||
電極刀機構 | DN300～DN3000 | |||||||||
連接法蘭材料 | 碳鋼 | |||||||||
接地法蘭材料 | 不銹鋼1Crl8Ni9Ti | |||||||||
進口保護法蘭材料 | DN65~DN150 | 不銹鋼1Crl8Ni9Ti | ||||||||
DN200~DN1600 | 碳鋼+不銹鋼1Crl8Ni9Ti | |||||||||
外殼防護 | DN10～DN3000分離型橡膠或聚氨酯襯里傳感器 | IP65或IP68 | ||||||||
其他傳感器、一體型流量計和分離型轉換器 | IP65 | |||||||||
間距(分離型) | 轉換器距離傳感器一般不超過100m | |||||||||
