一、介紹

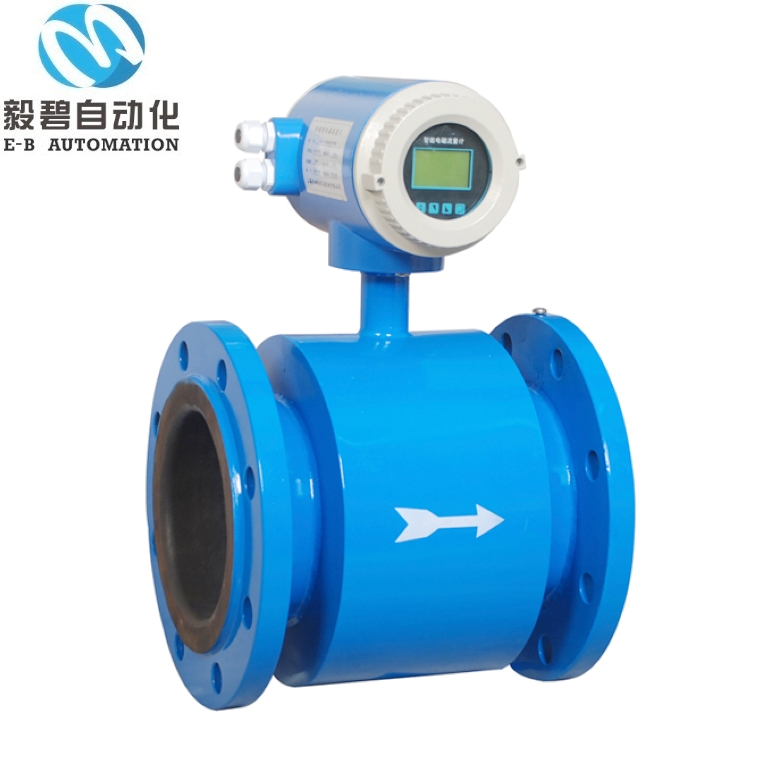

地下水電磁流量計顧名思義，其主要應用場合就是在地下的，地下管道、礦井、排水口等等。地下環境潮濕對于電磁流量計本體的腐蝕非常嚴重，我公司針對這種情況研發生產了地下水電磁流量計，采用304不銹鋼本體，外層涂耐腐蝕防銹漆，通過防水技術把表頭和本體進行無縫鏈接可以在地下水浸沒的環境下使用幾年。電磁流量計安裝在地下井要注意防水防潮，建議選擇IP68防護等級，如果空間狹小，可以選用分體式電磁流量計，變送器部分可以安裝在地面，方便查看。
二、地下水電磁流量計設計功能
1.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的zui主要的生產工藝），特別是安裝線圈后的zui后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷。
2、采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供準確的測量結果。
3.采用定制的雙層屏蔽電纜。
4.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低
5.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾
6.采用16位嵌入式微處理器，運算速度快，精度高
7.全數字處理，抗干擾能力強，測量可靠，精度高
8.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好
9.用單塊電路板完成所有功能設計，采用SMD器件和表面帖裝SMT）技術，電路可靠性高
10.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等
11.菜單操作，使用方便，操作簡單，易學易懂
12.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量
三、地下管道出水流量計安裝要求：
為了更加準確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上。
⑶對于液固兩相流體，zui好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道zui高點和出水口安裝流量計。
四、主要技術參數
1).公稱通經ND(mm):
管道式四氟襯里:
10、15、20、25、32、40、50、65、80、100、125、150、200、300、350、400、450、500
管道式橡膠襯里：
40、50、65、80、100、125、150、200、300、350、400、450、500、600、700、800、900、1000、1100、1200
注：特殊規格可以定制
2).流動方向:
正、反、凈流量; 量程比:150:1; 重復性誤差:測量值的±0.1%
3)精度等級:
管道式:0.5級,1.0級
4)被測介質溫度:
普通橡膠襯里:-20–+60℃;
高溫橡膠襯里:-20–+90℃
聚四氟乙烯襯里:-20–+100℃;
高溫型四氟襯里:-20–+180℃
5)額定工作壓力管道式:
DN6-DN80:≤1.6MPa,
DN100-DN250:≤1MPa,
:DN300-DN1200:≤0.6MPa高壓可定制
6)流量測量范圍:
流量測量范圍對應流速范圍是0.1-15m/s
7)電導率范圍:
被測流體電導率≥5us/cm(一體式),大多數以水為成分的介質,其電導率在200-800 us/cm范圍內,均可選用電磁流量計來測量其流量計.
8)電流輸出:
負載電阻:0-10mA時,0-1.5kΩ,
4-20mA時,0-750kΩ,
9)數字頻率輸出:輸出頻率上限可在1-5000HZ內設定帶光電隔離的晶體管集電極開路雙向輸出.
外接電源≤35V導通時集電極*大電流為250mA
10)供電電源:85-265V,45-63HZ
11)直管段長度:管道式:上游≥5DN,下游≥2DN
12)連接方式:流量計與配管之間均采用法蘭連接,法蘭連接尺寸應符合GB11988的規定.
13)防爆標志:ExdIIBT4
14)環境溫度濕度:-25℃-+60℃;5%-95%.
15)消耗總功率:小于20W
