一、工作原理及應用

EB-LDE系列防腐型電磁流量計利用恒流低頻三值矩形波或雙頻矩形波勵磁，既有矩形波磁場的優點，又克服了正弦波磁場的缺點，還可以消除電源電壓波動、電源頻率變化及勵磁線圈阻抗變化所造成的誤差；并有******的零點穩定性和不受流體噪聲干擾影響，從而具有高穩定性、高可靠性的特點。

防腐型電磁流量計測量原理是基于法拉第電磁感應定律，防腐型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分體式電磁流量計。防腐型電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。防腐型電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等工、農業部門的生產工藝過程流量測量和控制，適用于導電液體的總量計量。

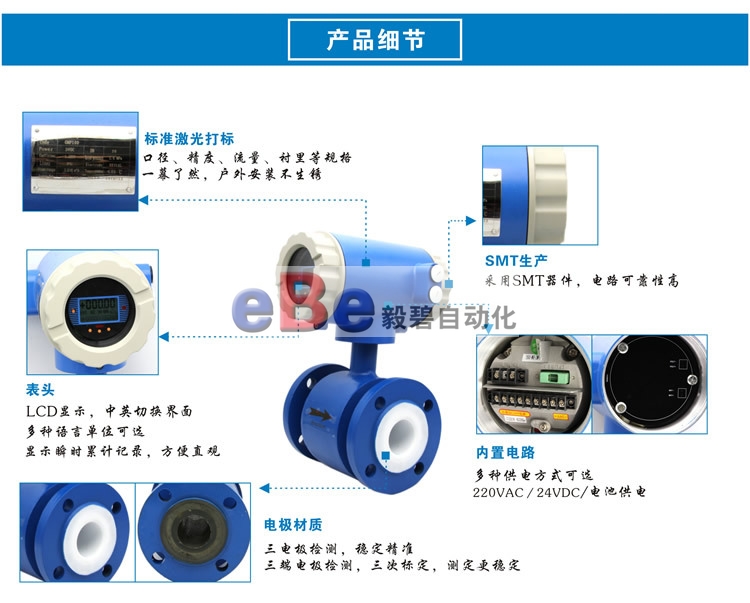

二、結構特點

防腐型電磁流量計從襯里、電極、本體等多方面的結構，選用防腐材料，達到防腐延長壽命的目的。襯里選用聚四氟乙烯，溫度可以達到120℃，可以耐濃酸、濃堿等強腐蝕性介質，如鹽酸、硫酸、硝酸和王水等。電極需要根據不同的介質選擇選擇不同的電極，如316L、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金等，詳情見本文后述。本體一般不接觸被測介質，所以通常會選用碳鋼，然而對于一些現場環境有腐蝕性氣體或者液體的工況，我們可以選用304或者316L作為本體。

1.流量的測量不受流量的密度、粘度、溫度、壓力、 和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高 ；

2.測量管道內無阻流件，因此沒有附加的壓力損失，測量管道內無可移動部件，因此傳感器壽命長；

3.傳感器所需的直管段較短，方便安裝；

4.傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，可耐腐蝕和磨損；

5.雙向測量系統，可測正反向流量；

6.信號電極作******的靜電處理，保證小信號不會受線圈的干擾，保證低流速的測量精度；

7.線圈與外界作隔離處理，保證線圈長期的絕緣強度，也就保證傳感器的長期測量精度；

8.傳感器所有的焊接工藝都采用氬弧焊工藝，雖然成本較高，但能保證焊接的可靠性（焊接是傳感器的***主要的生產工藝），特別是安裝線圈后的***后一道焊接工序，用氬弧焊工藝能保證已安裝的線圈不被損傷；

9.采用接地電極結構，形成一個平衡電極平面，保證整個測量平均速度的過程都被限制在平衡電極平面之內進行，能很好的消除電氣噪聲干擾，提供準確的測量結果；

10.采用定制的雙層屏蔽電纜；

11.可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低 ；

12.特殊介質測量（如漿液）采用高頻勵磁，消除雜波干擾 ；

13.采用16位嵌入式微處理器，運算速度快，精度高；

14.全數字處理，抗干擾能力強，測量可靠，精度高；

15.超低EMI開關電源，適用電源電壓變化范圍大，抗EMC性能好；

16.高清晰度背光中文LCD顯示，顯示累積流量、瞬時流量、流速、流量百分比等 ；

17.菜單操作，使用方便，操作簡單，易學易懂；

18.雙向測量系統，內部具有三個積算器可分別顯示正向累計量、反向累計量及差值積算量；

19.具有自檢與自診斷功能，并在屏幕上顯示；

20.獨特的防雷設計

三、技術參數

1、傳感器部分

適用管徑：DN15～DN1000，其它口徑為非標，可按用戶要求訂制。

測量管內襯材質：F46（聚全氟乙丙烯、聚四氟乙烯），P0（聚稀烴），PUR（聚氨酯）

電極材質：316L、Hc（哈氏合金c）、Hb（哈氏合金b）、Ti（鈦）、Ta（鉭）

工作壓力：DN15～DN80口徑：4.0MPa(標準）

     DN100～DN150口徑：1.6MPa(標準）

     DN200～DN1000口徑：1.0MPa(標準）

     超過上述壓力標準的為非標型，可按用戶要求訂制。

流體溫度：P0襯：-20℃～80℃；PUR襯：0～50℃　　

     F46襯：-40℃～130℃（寬溫型）、130℃～180℃（高溫型）

工藝連接法蘭：本冊法蘭標準為GB/T9119－2000，也可按用戶要求訂制其它標準法蘭。

接地環材質：304、321、316、Hc、Ti、Cu　

2、轉換器部分

測量范圍：流速0.1～10m/s，各口徑流量＝管橫截面積×流速

精度等級：0.3級、0.5級（流速≥0.5m/s），1.0級（流速＜0.5m/s），2.0級（流速＜0.2m/s）

導電率：＞5μs/cm

輸出信號：4～20mADC，負載≤750Ω

     0～1000Hz脈沖輸出，有源24V，＞10mA

     RS485

     HART

工作電源：220VAC±10%，50Hz±1Hz；24VDC±10%

功　　耗：＜7W

防爆等級：Exd(ia)iaqⅡCT6，Exd(ia)iaqⅡBT4

外殼防護：一體式：IP65；分體式：傳感器IP68、 轉換器IP65

環境溫度：-25℃～60℃（防爆型至50℃）

環境濕度：≤85%RH（20℃時）

電氣接口尺寸：M20×1.5，1/2NPT（電纜外徑Φ6～Φ10）

四、電極材質的選擇
