一、介紹

法蘭連接電磁流量計作為一種高精度、高牢靠和運用壽命長的流量測量儀表，其結構是由直接接觸管道介質的傳感器和上端信號轉換器兩部分構成。其工作原理源自于法拉第電磁感應定律，用于丈量電導率大于5μs/cm的導電液體的流量，是一種丈量導電介質流量的儀表。電磁流量計不僅能能夠丈量通常導電液體的流量外，還可以用于丈量強酸、強堿等強腐蝕性液體和均勻含有液固兩相懸浮的液體，如泥漿、礦漿、紙漿等。因此其應用領域非常廣泛，無論是在化工生產，還是在制藥，造紙，供水、污水處理領域都有著普遍的應用。

二、技術指標

1、儀表精度：管道式0.5級、1.0級；插入式2.5級。

2、測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

3、流速范圍：0.2～8m/s。

4、工作壓力：1.6MPa。

5、環境溫度：-40℃～+50℃。

6、介質溫度：聚四氟乙烯襯里≤180℃；橡膠材質襯里≤65℃。

7、防爆標志：ExmibdⅡBT4。

8、防爆證號：GYB01349。

9、外磁干擾：≤400A/m。

10、外殼防護：一體化型： IP65；

分 離 型：  傳感器IP68（水下5米，僅限于橡膠襯里）；轉換器IP65。

11、輸出信號：4～20mA.DC，負載電阻0～750Ω。

12、通訊輸出：RS485或CAN總線。

13、電氣連接：M20×1.5內螺紋，φ10電纜孔。

14、電源電壓：90～220V.AC、24±10%V.DC。

三、流量計的結構

1、傳感器：

傳感器主要由測量導管、測量電極、勵磁線圈、鐵芯、磁軛和殼體組成。

a、測量導管：由不銹鋼導管、襯里和連接法蘭組合而成，為被測液體現場工況測量的載體。

b、測量電極：安裝在測量導管內側壁，與軸流方向垂直，使測量液體產生信號的一對電極。

c、勵磁線圈：在測量導管內產生磁場的上下兩個勵磁線圈。

d、鐵芯和磁軛：將勵磁線圈產生的磁場導入液體，并構成磁回路。

e、殼體：儀表外包裝。

2、轉換器：

即為智能二次表，其將流量信號放大處理,單片機運算后，可顯示流量、累計量，并能輸出脈沖、模擬電流等信號，用于流體流量的計量或控制。

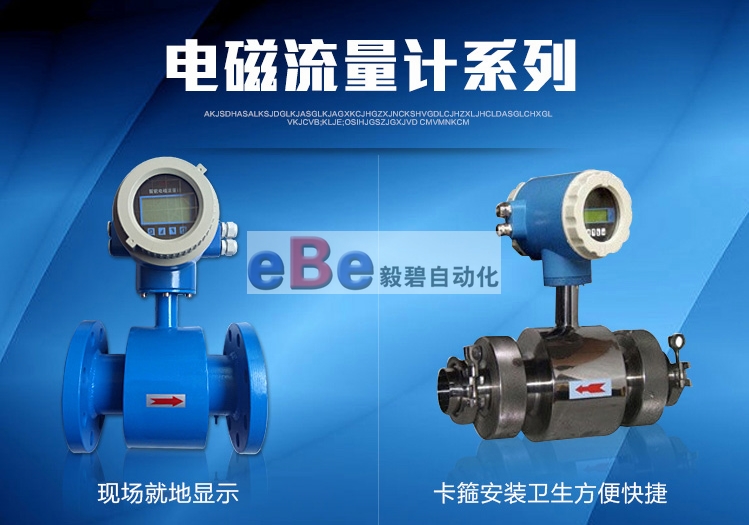

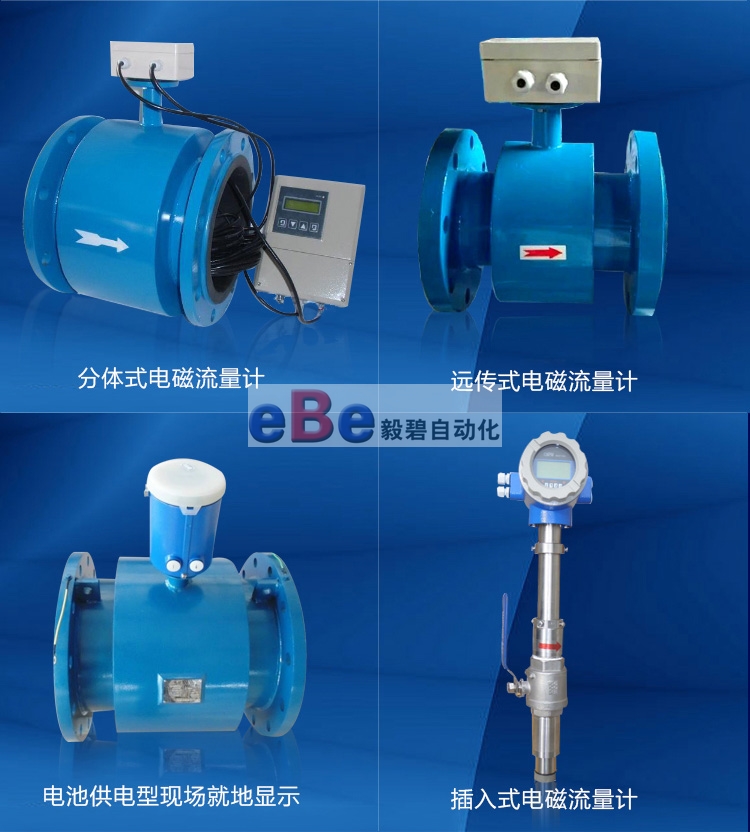

3、產品組裝形式：

其分為一體型和分體型兩種形式。

a、一體型： 傳感器和轉換器一體安裝。

b、分體型：傳感器和轉化器分離安裝，通過連接電纜形成流量計量系統。

c、為適應不同介質測量的要求，傳感器的襯里和電極材料可以有多種選擇。

4、電磁流量計與管道連接方式：

（1）、法蘭連接：這種銜接方法是比較傳統的，電磁流量計的兩頭都有能夠銜接的法蘭，在與管道銜接的時分，只要把兩頭的法蘭與管道上的法蘭用螺栓固定好就能夠了，這種銜接能夠單向裝置。這種銜接的傳感器體積比較小，只適合在小管道中運用?！　?/span>

（2）、夾裝連接：這種銜接方法比較xj****，一些自身沒有法蘭的電磁流量計選用的是這種銜接，能夠用螺栓夾持在管道兩個法蘭之間，銜接方法比較簡單。咱們有必要知道電磁流量計的裝置方法，在進行夾裝銜接的時分就不會出現錯誤了。

（3）、螺紋連接：也有一些小口徑的電磁流量計選用的是螺紋銜接，通常在醫療、食品行業中會運用這種銜接方法。別的，這種銜接在石油、勘探中也有必定的使用?！?/span>

（4）、卡箍式銜接：如今一些小口徑的管道選用的即是這種銜接，經過這種銜接，能夠快速裝置和拆開電磁流量計，其平時清潔和保護也是很方便的。

四、安裝注意事項

1、非測量電極的軸線須***近似于水平方向；

2、測量管道內須***完全充滿液體；

3、流量計前方zui少要有5* D(D為流量計內徑)長度的直管段，后方zui少要有3* D(D為流量計內徑)長度的直管段；

4、流體的流動方向和流量計的箭頭方向一致；

5、管道內要有真空會損壞流量計的內襯，需特別注意；

6、在流量計附近應無強電磁場；

7、在流量計附近應有充裕的空間，以便安裝和維護；

8、若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離zui少要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道。
