電磁流量計故障時如何判斷

電磁流量計是導電介質流量計量的常用儀表，廣泛使用在各個工業應用領域。在使用維護過程中發現表計不準，需要我們分析是哪方面的原因。下面毅碧公司以圖片、文字很直觀的跟大家分享如何判別電磁流量計故障。

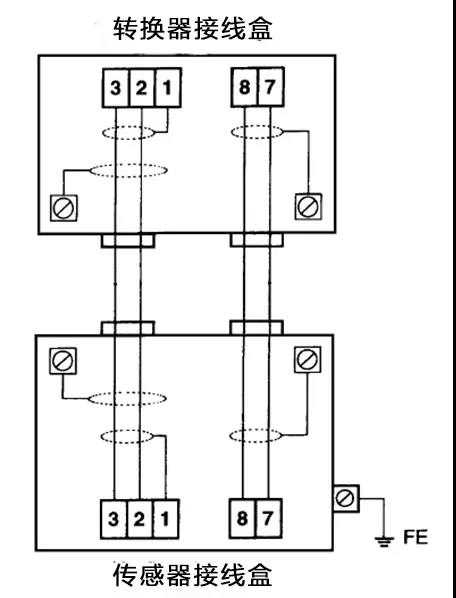

電磁流量計由傳感器和轉換器組成，結構上它們可以是一體型的，也可做成分體型的。分體型的接線如圖所示。

其中：7、8是線圈回路，1、2、3是電極信號放大回路。

傳感器的作用是將流體平均流速轉換成電勢信號，轉換器的作用是給傳感器線圈提供電流（產生磁場）、將傳感器產生的感應電動勢U經過放大等處理轉換成流量信號或就地顯示。

我們一般會通過對電極、線圈、轉換器進行檢測。

1、電極檢測

（1）當管道內無介質時，電極間絕緣。

R1、2≥20 MΩ

R1、3≥20 MΩ

R2、3≥20 MΩ

（2）當管道內有介質時，電極間電阻與儀表口徑、介質電導率有關，口徑越大電阻越大、電導率越高電阻越小。

對于100mm口徑儀表、介質是自來水，電極間的電阻大約是：

R1、2=300---600 kΩ

R1、3=300---600 kΩ

R2、3=300---600 kΩ

請注意它們是相互對稱的。

2、線圈檢測

線圈電阻與儀表規格、口徑有關，一般在15---150歐姆之間；線圈與電極、儀表外殼電氣上是絕緣的，對于電磁流量計絕緣的概念是大于20 MΩ。

斷開與轉換器接線后可用萬用表檢測。

R7、8=15---150Ω

R7、1≥20 MΩ

R7、2≥20 MΩ

R7、3≥20 MΩ

R8、1≥20 MΩ

R8、2≥20 MΩ

R8、3≥20 MΩ

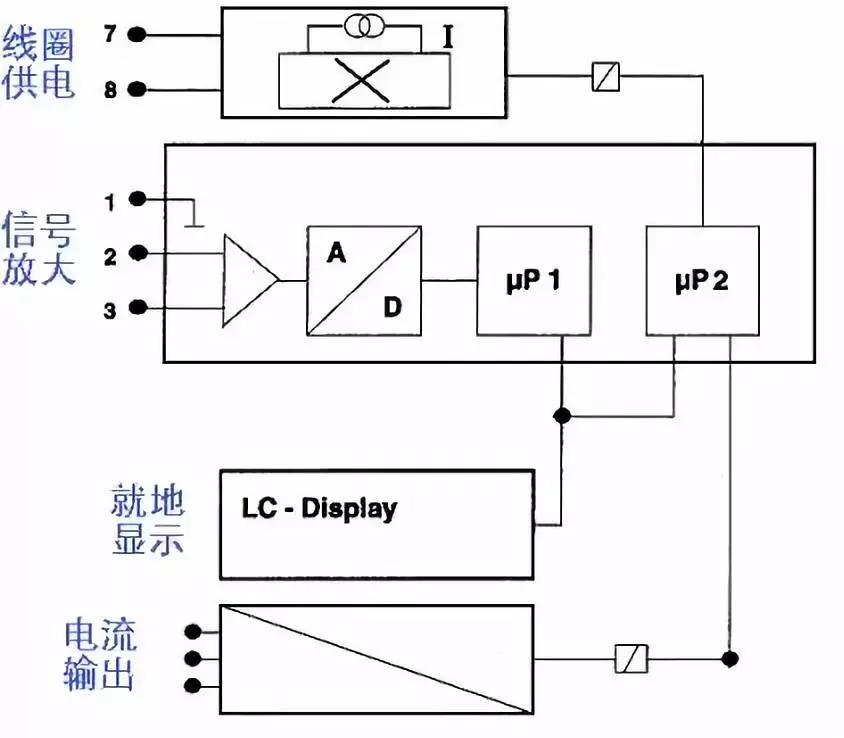

3、轉換器檢測

（1）線圈供電回路檢測

線圈供電通常是“正”、“負”交變的方波恒流源，其電流值大約是±（50---300） mA，不能用萬用表直接測量。

可以在有流量時，利用儀表的瞬時流量顯示間接檢測。

不更改任何接線時儀表有一個瞬時流量值，例如：“+100m3/h”。

將接線端7、8反接，儀表應當顯示“-100m3/h”。

將接線端7、8斷開，儀表應當顯示“0m3/h”。

在供電回路中串聯一個二極管，瞬時流量值大約減半。

（2）放大回路檢測

將轉換器側接線端1、2、3用二根導線相互短接，儀表應當顯示“0m3/h”。

將轉換器側接線端1、2、3斷開，用手（或螺絲刀）分別觸碰接線端2、3，儀表會分別顯示一個“正的”、或“負的”跳變流量。

（3）輸出回路檢測

根據儀表顯示的瞬時流量和量程換算出4—20mA電流值，用萬用表電流檔測量。

對于分體型導線檢測，我們需要斷開傳感器、轉換器連接線，同芯相通、異芯絕緣。

對于維護檢測而言，傳感器電氣原理上由一對線圈和一對與介質相接觸的電極組成。在線圈無外部連線時，與其它任何回路絕緣。請注意萬用表測出不絕緣，其回路肯定不絕緣；萬用表測出絕緣，其結果未必正確，必要時用兆歐表復測。傳感器接線端“1、2、3”在有介質時，具有導通性和對稱性。轉換器由“線圈供電”、“放大處理”、“就地顯示”、“輸出回路”組成，要點檢測“線圈供電”、“放大處理”
